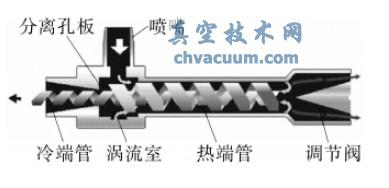

渦流管主要由由噴嘴、渦流室、冷端管、熱端管及熱端調節閥組成( 如圖1 所示) 。其制冷過程溫熵圖如圖2 所示。圖中p0、p1、p2分別為環境大氣壓、噴嘴出口壓力、空壓機出口壓力，ΔT1為實際溫降，ΔT2為理論最大溫降。1-2-3-4-1為理想渦流管的制冷循環，其面積為理想渦流管制冷量，環境空氣進入空氣壓縮機等溫壓縮，后經噴嘴的節流過程，進入渦流管絕熱膨脹，最終排出冷熱端管。圖中2-3' 為實際噴嘴節流降溫過程，過程中摩擦等損失使焓值增加，3'-4'為實際渦流室中氣體膨脹降溫過程，其膨脹效率介于絕熱膨脹與絕熱放氣之間，焓減小一部分轉化為氣體的推動功，因而其制冷效率總是比理想節流的等焓過程高。1-2-3'-4'-1 為實際渦流管制冷循環，其面積為實際渦流管制冷量。2-5 為等焓線，1-2-5 過程為單一利用空氣壓縮機出口氣體進行節流制冷循環的制冷量。從圖可以發現理想及實際渦流管總的制冷量總是比單一運用節流效應制冷的制冷效率高。
